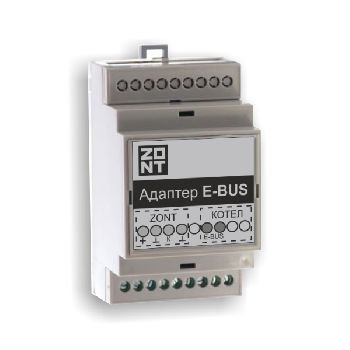

Адаптер E-BUS (725)

Склад интернет магазина: Осталось 2 штуки
Удаленный склад: Нет в наличии
3 560 руб. 3 020 руб.
Количество:
Купить в 1 клик
  • Обзор
  • Написать отзыв

Обзор

Адаптер zont E-BUS (725) используется совместно с любым термостатом или контроллером ZONT H. Он подключается к специальному разъему электронной платы газового котла. Чтобы правильно определить место подключения внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.

Адаптер для подключения оборудования ZONT к газовым котлам.
Поддерживает информационную шину E-BUS
Применяется с термостатами ZONT H-1, ZONT H-2, ZONT H-1V и контроллером ZONT H-1000
Обеспечивает возможность дистанционного управления мощностью котла за счет периодической коррекции мощности горелки, контроль параметров работы и технического состояния.
Особенности: К контроллеру ZONT H-1000 можно одновременно подключить 2 адаптера для управления 2-мя котлами

Особенности управления газовым котлом по информационной шине E-BUS

Термостат ZONT или Контроллер ZONT управляет мощностью котла за счет периодической коррекции мощности горелки.



Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим тепло потерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.
Кроме того, подключение к внутреннему протоколу котла дает удаленный доступ к его параметрам и обеспечивает автоматический контроль технического состояния. Таким образом, при возникновении неисправности или аварии котла, термостат фиксирует код ошибки и передает информацию для отображения в веб-сервисе.

Функциональная схема подключения


Управление газовым котлом в релейном режиме

Термостат или контроллер ZONT при отклонении температуры воздуха или теплоносителя от заданных значений замыкает или размыкает контакты выходного реле, включая и выключая горелку.


При включении котел начинает сразу работать на полной мощности и получается, что в систему отопления поступает порция тепла больше, чем требуется для возврата температуры воздуха к заданному значению.
При достижении заданной температуры, термостат выключает котел, но из-за большой инерционности системы отопления, "избыточное" тепло некоторое время все равно будет отдаваться от труб и радиаторов системы отопления. В следствии этого температура воздуха увеличится больше необходимого и произойдет перегрев помещения. Кроме этого энергия котла будет не экономно расходоваться, потому что когда термостат снова включит котел – тепло от горелки котла до помещения будет идти определенное время, и фактическая температура воздуха в помещении будет сначала"проседать" относительно требуемого заданного уровня, а после этого снова возрастет.
Периодическое частое включение/выключение котла является не оптимальным режимом работы для котла и отопительной системы и приводит к снижению ресурса работы котла, образованию конденсата в дымоходах и ухудшению качества химического сгорания газовоздушной смеси.


Управление газовым котлом по информационной шине E-BUS

Термостат или контроллер ZONT уже не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность ее горения, "приспосабливая" ее к текущей потребности в тепле, т.е. к текущим фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. При выходе за пределы гистерезиса, термостат полностью выключает или включает горелку, а вот в промежутке между этими крайними значениями он плавно управляет ее горением. Т.е. процесс чередования периодов недогрева и перегрева будет "затухающим", все время автоматически стремясь к равновесному состоянию, когда котел в любой момент времени отдает в систему отопления ровно столько тепла, сколько требуется для компенсации текущих теплопотерь помещения. Этим достигается сохранение температуры в помещении на постоянном заданном уровне. В случае ее резкого изменения (заморозки, открытое окно, дверь и пр.) процесс колебания фактической температуры возле заданного значения снова на короткое время будет выведен из равновесного состояния, но быстро, а главное автоматически, он вернется к нормальному состоянию. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение котла: непрерывно работать на пониженной мощности экономически намного выгоднее.

Технические характеристики Адаптера E-BUS

Напряжение питания - 10-28В
Максимальный потребляемый ток - 30 мА
Интерфейс подключения к газовому котлу - E-BUS
Интерфейс подключения к термостату или контроллеру - Цифровой, однопроводный
Температурный диапазон работы - от -30 до +55 °С
Время выхода на рабочий режим - не более 5 сек
Средний срок службы - 7 лет
Габаритные размеры - 90 х 50 х 55
Масса, не более - 0,100 кг
Корпус - на DIN рейку, типоразмер 3


Инструкция Адаптер E-bus


Инструкция по эксплуатации E-Bus
