Обзор

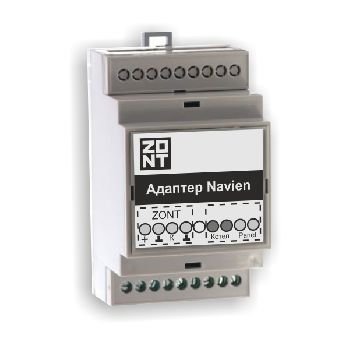

Адаптер Navien (728)


Адаптер для подключения оборудования ZONT к газовым котлам Navien
Поддерживает управление по цифровой (информационной) шине котлами Navien
Применяется с термостатами ZONT H-1, ZONT H-2, ZONT H-1V и контроллером ZONT H-1000
Обеспечивает возможность дистанционного управления мощностью котла за счет периодической коррекции мощности горелки, контроль параметров работы и технического состояния.
Особенности: К контроллеру ZONT H-1000 можно одновременно подключить 2 адаптера для управления 2-мя котлами

Адаптер Navien используется для подключения любого термостата или контроллера ZONT к газовому котлу Navien по цифровой (информационной) шине. Он подключается в разрыв цепи подключения штатного выносного пульта управления к котлу. Выбор способа управления котлом (Оборудование ZONT или пульт управления) определяется переключаемой настройкой, доступ к которой возможен через веб-сервис или мобильное приложение.

Особенности управления газовым котлом Navien по цифровой (информационной шине)

Термостат ZONT или Контроллер ZONT управляет мощностью котла за счет периодической коррекции мощности горелки.



Очевидная польза от такого управления — термостат не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения, «приспосабливая» ее к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

Кроме того, подключение к внутреннему протоколу котла дает удаленный доступ к его параметрам и обеспечивает автоматический контроль технического состояния. Таким образом, при возникновении неисправности или аварии котла, термостат фиксирует код ошибки и передает информацию для отображения в веб-сервисе.

Функциональная схема подключения


Отзывы

Функциональные возможности

Управление газовым котлом в релейном режиме

Термостат или контроллер ZONT при отклонении температуры воздуха или теплоносителя от заданных значений замыкает или размыкает контакты выходного реле, включая и выключая горелку.

При включении котел начинает сразу работать на полной мощности и получается, что в систему отопления поступает порция тепла больше, чем требуется для возврата температуры воздуха к заданному значению.
При достижении заданной температуры, термостат выключает котел, но из-за большой инерционности системы отопления, "избыточное" тепло некоторое время все равно будет отдаваться от труб и радиаторов системы отопления. В следствии этого температура воздуха увеличится больше необходимого и произойдет перегрев помещения. Кроме этого энергия котла будет не экономно расходоваться, потому что когда термостат снова включит котел – тепло от горелки котла до помещения будет идти определенное время, и фактическая температура воздуха в помещении будет сначала"проседать" относительно требуемого заданного уровня, а после этого снова возрастет.

Периодическое частое включение/выключение котла является не оптимальным режимом работы для котла и отопительной системы и приводит к снижению ресурса работы котла, образованию конденсата в дымоходах и ухудшению качества химического сгорания газовоздушной смеси.

Управление газовым котлом по цифровой (информационной шине)


Термостат или контроллер ZONT уже не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность ее горения, "приспосабливая" ее к текущей потребности в тепле, т.е. к текущим фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую мощность горелки он командует развить котлу. При выходе за пределы гистерезиса, термостат полностью выключает или включает горелку, а вот в промежутке между этими крайними значениями он плавно управляет ее горением. Т.е. процесс чередования периодов недогрева и перегрева будет "затухающим", все время автоматически стремясь к равновесному состоянию, когда котел в любой момент времени отдает в систему отопления ровно столько тепла, сколько требуется для компенсации текущих теплопотерь помещения. Этим достигается сохранение температуры в помещении на постоянном заданном уровне. В случае ее резкого изменения (заморозки, открытое окно, дверь и пр.) процесс колебания фактической температуры возле заданного значения снова на короткое время будет выведен из равновесного состояния, но быстро, а главное автоматически, он вернется к нормальному состоянию. Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение котла: непрерывно работать на пониженной мощности экономически намного выгоднее.

Технические возможности

Напряжение питания

10-28В

Максимальный потребляемый ток

30 мА

Интерфейс подключения к газовому котлу

Navien

Интерфейс подключения к термостату или контроллеру

Цифровой, однопроводный

Температурный диапазон работы

от -30 до +55 °С

Время выхода на рабочий режим

не более 5 сек

Средний срок службы

7 лет

Габаритные размеры

90 х 50 х 55

Масса, не более

0,100 кг

Корпус

на DIN рейку, типоразмер 3
