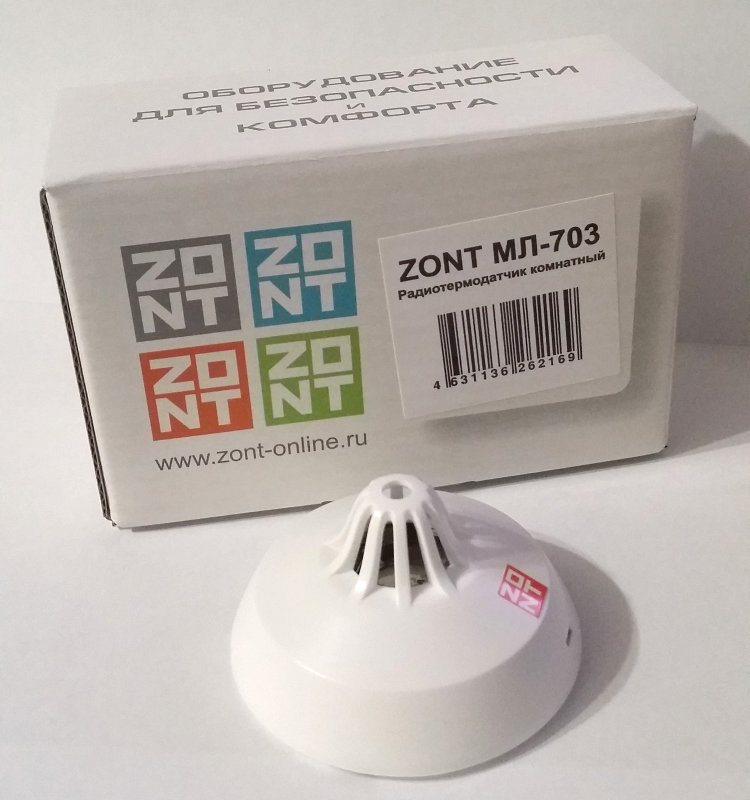

Zont МЛ-703 Радиотермодатчик

Беспроводной радио термодатчик Zont МЛ-703

Датчики Zont МЛ 703 сняты с производства, полный аналог в новом корпусе Zont МЛ 740 описание ТУТ

Область применения
Беспроводной датчик температуры Zont МЛ 703 предназначен для измерения температуры воздуха в помещении и передачи данных по радиоканалу на приемник радиомодуля Zont МЛ-489.

Комнатный радио термометр ZONT МЛ 703 используется только совместно с радиомодулем ZONT МЛ-489, который выполняет роль приемопередающего устройства.

Радиотермометр Zont МЛ 703 это продукт Российского производства на aliexpress таких не купишь

Возможности комнатного температурного датчика Zont МЛ-703

• Рабочий температурный диапазон от -5 гр.;
• Автономная работа от элемент питания;
• Уникальный идентификационный код для каждого датчика;
• Светодиод индикации качества радиосвязи;
• Антенна встроенная, внутри корпуса;
• Рассчитан на круглосуточную работу;
• Количество одновременно подключенных датчиков определяется возможностями интегрированной системы.

Технические характеристики ZONT МЛ 703 комнатный

Напряжение питания 3В, Литиевая батарея CR-2450
Срок службы батареи не менее 3 лет
Рабочая частота 868 МHz
Средний ток потребления в рабочем режиме не более 10 мкА
Дальность радиосвязи в прямой видимости не менее 100 м.
Излучаемая мощность радиопередатчика 10 мВт
Дискретность шкалы измерения 0.1°C
Диапазон рабочих температур эксплуатации -5° … +70°C
Относительная влажность воздуха при эксплуатации До 95% при +35°C (без конденсации влаги)
Погрешность измерений при температуре +10° ..+40°C не более 0.5°C
Погрешность измерений при температуре -20° .. +0°C не более 1.5°C
Габаритные размеры 50х20 мм.
Средний срок службы 7 лет.

Подключение и регистрация
- Подключите радиомодуль МЛ 489 к термостату по рекомендуемой схеме:

Все схемы подключения доступны в инструкции на радиомодуль Zont МЛ 489

- Разместите подключаемый радиотермодатчик рядом с радиомодулем;
- Откройте корпус регистрируемого радиотермодатчика;
- Зайдите в раздел «Настройки устройства» интернет-сервиса ZONT и откройте вкладку «Радиоустройства»;
- Нажмите кнопку «Добавить устройства»;

- В течении 3-х минут выполните регистрацию подключаемого радиотермодатчика. Для этого нажмите и удерживайте кнопку на радиотермодатчике до загорания светодиода на плате;
- Зарегистрированный радиотермодатчик отобразится в Интернет-сервисе;

- Нажмите кнопку «Сохранить»;
- Откройте вкладку «Датчики температуры», присвойте новому радиотермодатчику название, задайте пороговые значения измеряемой температуры и выберите цвет обозначения в системе;

- Нажмите кнопку «Сохранить»;
- Закройте корпус радиотермодатчика МЛ-703 и разместите его в выбранном месте.

Важно!

• Общее количество подключенных к термостату датчиков температуры не может быть больше 10 шт., (т.е. 5 проводных + 5 радио, или 3 проводных + 7 радио и т.д.).
• Первыми должны регистрироваться проводные термодатчики. Если попытаться добавить проводной термодатчик после того как были зарегистрированы радиотермодатчики, то он не будет отображаться в интернет-сервисе ZONT.

Инструкция Zont МЛ 703
