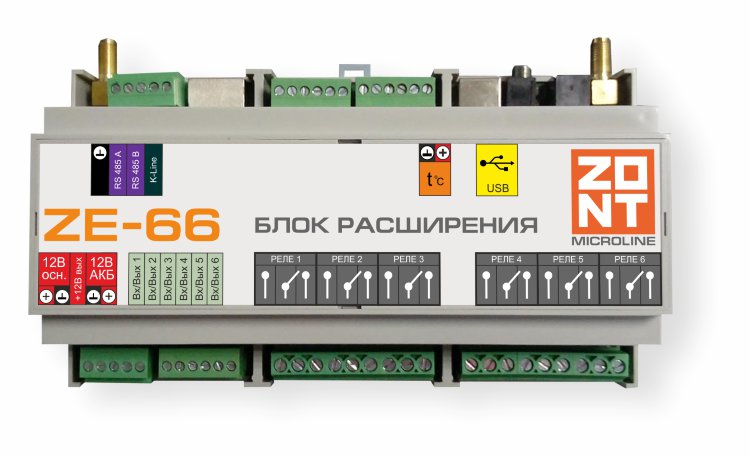

Модуль расширения ZE-66

Артикул: ML00004059
Осталось 4 штуки
16 150 руб.
Количество:
Купить в 1 клик
Получение информации о методах доставки
  • Обзор
  • Технические характеристики
  • Написать отзыв

Обзор

Модуль расширения ZE-66 это еще больше возможностей для контроллера ZONT H2000+

6 дополнительных входов контроля

На больших объектах, где системой автоматизации могут быть охвачены несколько сооружений и аппаратных возможностей контроллера ZONT H2000+ недостаточно, для контроля аналоговых датчиков температуры и прочих информационных датчиков удобно применение модулей расширения ZE-66

6 дополнительных управляемых выходов

Для управления различными исполнительными механизмами и электрическими приборами по реализуемому контроллером алгоритму работы модуль расширения ZE-66 через промежуточные реле (управляющая обмотка +12В, максимальный ток - соответствует току нагрузки + 30%) использует универсальные выходы.

6 дополнительных релейных выходов

Модуль расширения ZE-66 в своем составе имеет 6 встроенных реле (номинальный ток коммутации 7А, коммутируемое напряжение DC макс. 28В, AC пиковое 240В) и использует их для прямого управления различными исполнительными механизмами и электрическими приборами.

Вход для цифровых датчиков температуры

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов расположенных на большом удалении от контроллера ZONT H2000+ реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

...

Пример использования модуля расширения ZE-66



Дополнительные возможности для ZONT H2000+


6 аналоговых входов

6 выходов "открытый коллектор"

6 релейных выходов

Контроль цифровых температурных дачиков







Комплект поставки:

Отзывы

Технические характеристики

Напряжение питания

Основное Резервное

9-16 В от источника постоянного тока опционально от внешнего АКБ 12V / 7 А/h

Поддерживаемые интерфейсы

USB 2.0 1-wire RS-485

Универсальные Выходы

6 шт.

тип - открытый коллектор во включенном состоянии - "минус", в выключенном - напряжения нет Может быть настроен как аналоговый вход Максимальный ток каждого выхода 100 мА, напряжение не более 28V Сопротивление во включенном состоянии не более 10 Ом Суммарный ток выходов 1-4 не более 350 мА Суммарный ток выходов 5 и 6 не более 100 мА

Аналоговые Входы

6 шт.

Входное напряжение 0-30 V Дискретность при измерении температуры датчиком NTC - 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) - 0,1 V Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 КОм

Релейные Выходы

6 шт.

Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 28V Коммутируемое напряжение AC (пиковое) 240V

Проводные цифровые датчики температуры

не ограничено

тип - DS18S20, DS18B20 Внимание - не оригинальные датчики могут не работать

Прочие характеристики

Рабочий интервал окружающих температур Габаритные размеры Корпус

0 - + 50 гр. 160х90х60 мм. D9MG Пластиковый, на DIN рейку
