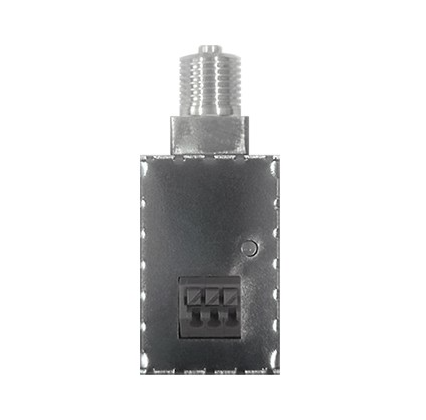

Датчик давления ZONT MLD-06
Датчик давления ZONT MLD-06 долгожданная новинка от компании Микролайн
Датчик давления ZONT MLD-06 предназначен для измерения давлений газообразных и жидких, не сильно вязких и не кристаллизующихся сред, не агрессивных к деталям из дюралевого сплава.
Используется в составе систем дистанционного управления отопительным котлом. Для индикации работы на корпусе датчика размещен светодиод. Зеленый сигнал означает нормальную работу системы, красный аварию.
Тип датчика — аналоговый.
Подключение:
к простым термостатам (ZONT H-1, H-2, H-1V, Smart) только через Адаптер датчика давления
к контроллерам (ZONT Smart 2.0, H1000+, H2000+) напрямую к аналоговому входу.
Питающее напряжение датчика давления 12V, поэтому при подключении к простым термостатам через Адаптер датчика давления питание на датчик следует брать от самого прибора ZONT, а не от Адаптера.
При установке датчика прикладывать усилия к штуцеру при помощи ключа размером «17».
ВНИМАНИЕ!!! Прикладывать усилия к корпусу НЕ ДОПУСКАЕТСЯ.
При измерении среды с температурой более +70 °С следует устанавливать датчик через трубку Перкинса — двухфазная сильфонная трубка, предназначенная для защиты датчика от гидравлического удара и сильного нагрева.
Техническая информация:
Тип датчика - аналоговый
Тип измеряемого - давления избыточное
Диапазон измерений - 0,0…6,0 Bar (0.0…0.6 Мпа)
Предельное давление до разрушения - 12,0 Bar
Температура измеряемой среды - 0…плюс 85 ⁰С
Выходной сигнал - 0,5…4,5 В прямо пропорциональный величине давления Rн ≥ 20кОм
Напряжение питания - +9…32 В при токе не более 50 мА
Техническая документация Датчик давления MLD-06
Общие рекомендации для Датчика давления MLD-06
Схема подключения датчика давления MLD-06
